Blender ナイフ投影（Knife Project）の使い方

Knife Projectは投影型のカットに向いた機能です。精度を上げるための手順をまとめます。

この記事で分かること

• Knife Projectの流れ
• 投影の精度を上げるコツ
• 失敗を減らす設定

ナイフツールで一つ一つではなく、あるオブジェクトを使ってその形状で頂点をカットするものです。
一言で、型抜きみたいな機能です。

使い方

ナイフツールを使うために

• カットを入れたいオブジェクト「カット元」
• カットする形「カット型」

の二つが必要になります。利便上「カット元」「カット型」と、勝手に読んでいます。

「カット型」星を作成

1. 1.頂点10の円を作成ます。

1. 2.全ての頂点を選択した後、チェッカー選択解除をします。

1. 3.頂点5つ選んである状態で縮小して星を作ります。

「カット元」を作成

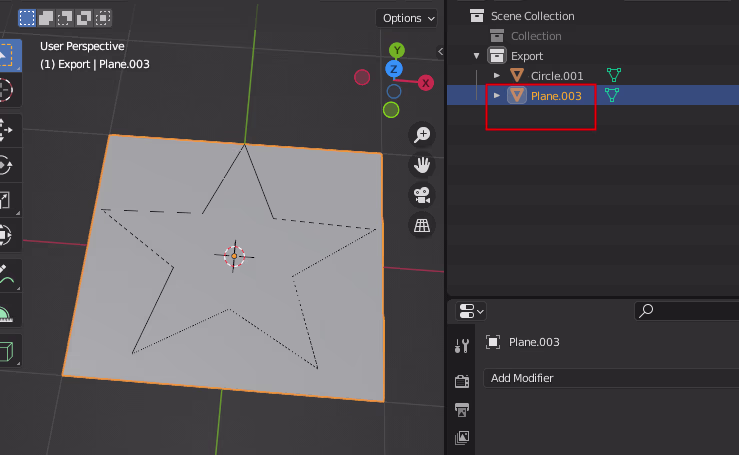

1. 1.新しく平面を作成します。

ナイフ投影を使う

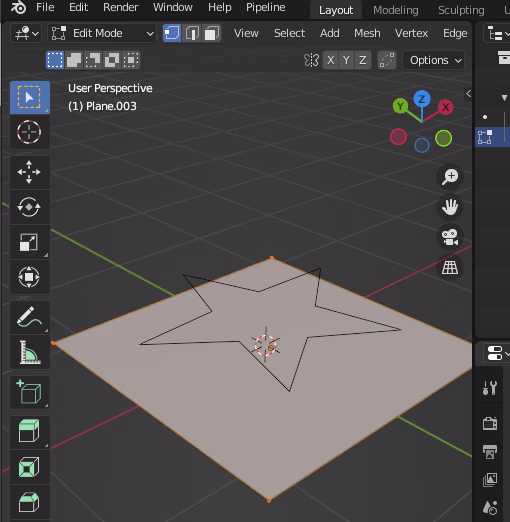

1. 1.カット元を選択し、編集モードに移動する。

1. 2.編集モードの状態でカット型を選択します。

1. 3.ナンバーキー「7」を押して真上のビューにします。

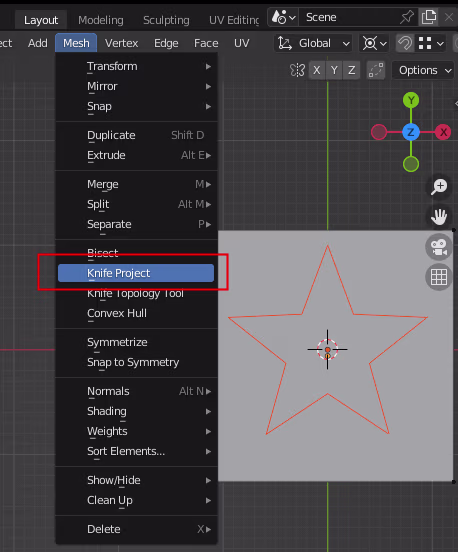

1. 4.メッシュ->ナイフ投影を選びます。

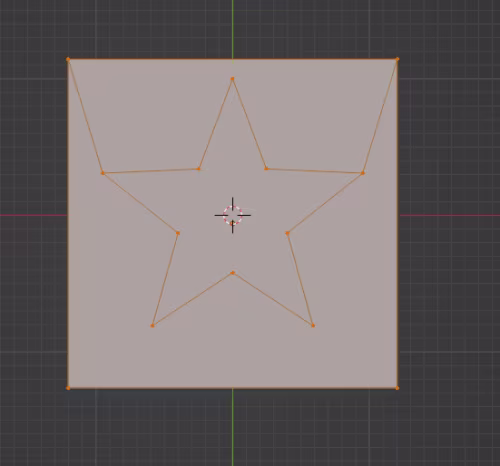

ナイフ投影結果

こんな感じでカットが入りました。

オプション

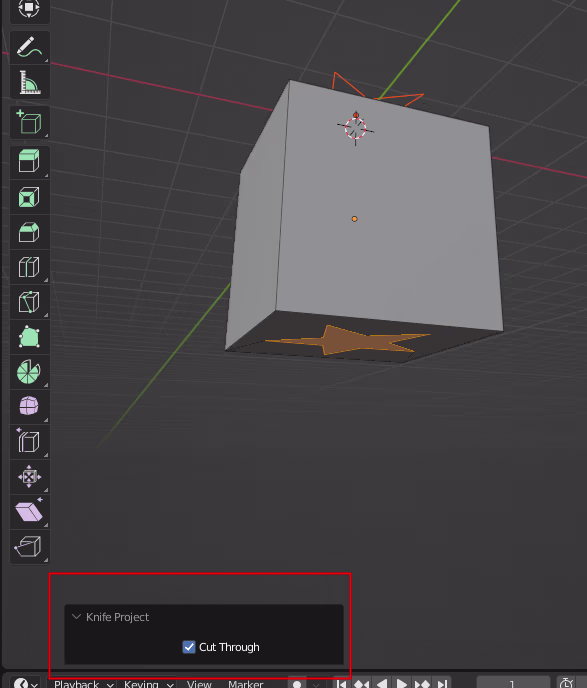

透過カット

透過カットすると奥の面にも貫通してカットをすることができます。

使いどころ

イラストや、テキストの形に切り抜き、押し出しをしたいときに使う。

まとめ

オブジェクトを２つ用意する必要があり、編集モードに入っている状態でカット型を選ぶことでナイフ投影が可能になる。
ややこしい。そして、あんまり使う機会がほとんどないかな？
