vrmアバターを作成したい

vrmファイルをもらってBlenderで編集したのだが、マテリアルは剥がれるし、ボーン追加したけど、揺れも設定項目がわからない。
調べていくとUnityを使う必要があるらしいので
BlenderとUnityを使っていく。

作業内容

今回は元々ちゃんと設定されているvrmモデルをBlenderで修正して、再度vrmキャラとして、使えるようにします。
結局のところvrm->fbx->vrm->vrmとなっています。
最後のvrm->vrmは一度vrmとしてエクスポートして、vrmをもう一度インポートする必要があります。

作業の流れ

blender

• blenderでvrmプラグインのインストール
• モデルの修正を行う。
• モデルをFBXエクスポートする。

Unity

• UnityでUniVRMをインストール
• FBXモデル,テクスチャー画像をインポート
• Humanoid設定、マテリアル設定
• vrmをエクスポートする
• エクスポートしたvrmを再度インポートする。
• ブレンドシェイプ設定,揺れもの設定
• エクスポートして終わり。

Blender

Blenderでプラグイン等をインストールし、FBXでエクスポートします。

vrm import

プラグインをインストールし、有効化にします。
インストール方法がわからない場合は、公式をご確認してください。

vrmをインポートできない場合pluginのバージョンが古いかもしれません。最新バージョンに上げてください。

export

なんだかんだとモデルを修正し、FBXとしてエクスポートします。

ボーンとメッシュ両方を選択する。

全てをエクスポートするでもいいけど、事故が多いので、エクスポートするメッシュとボーンの2種類を選択してエクスポートします。

エクスポート設定

copyとすることでテクスチャーもexportされるはずなのですが,できないものもあるので...そこはまぁ置いといて,FBXファイルのエクスポートします。次にUnityの設定です。

Unity操作

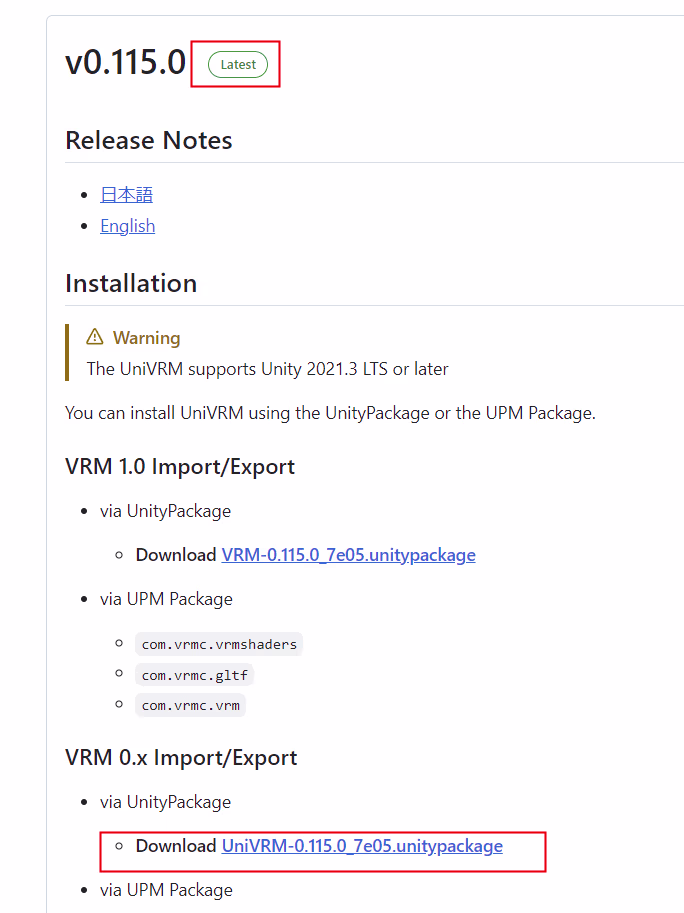

Unity側でもvrmファイルを扱うためにパッケージをインストールします。UniVRM

VRMとUniVRMがあるので注意。

とりあえずLatestとなっているもののUniVRMをダウンロードすれば大丈夫です。

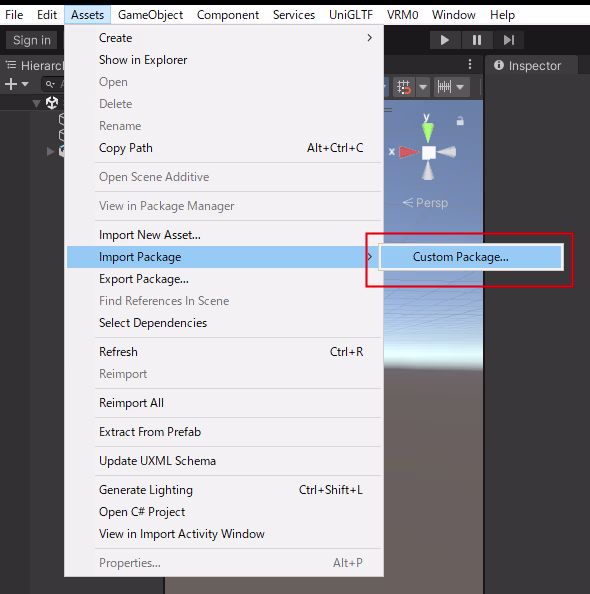

UniVRMのインストール。

プロジェクトを作成後、先ほどダウンロードしたVRM-〇〇.unitypackageをインストールします。

ぽちぽちクリックしてインストールしていきます。

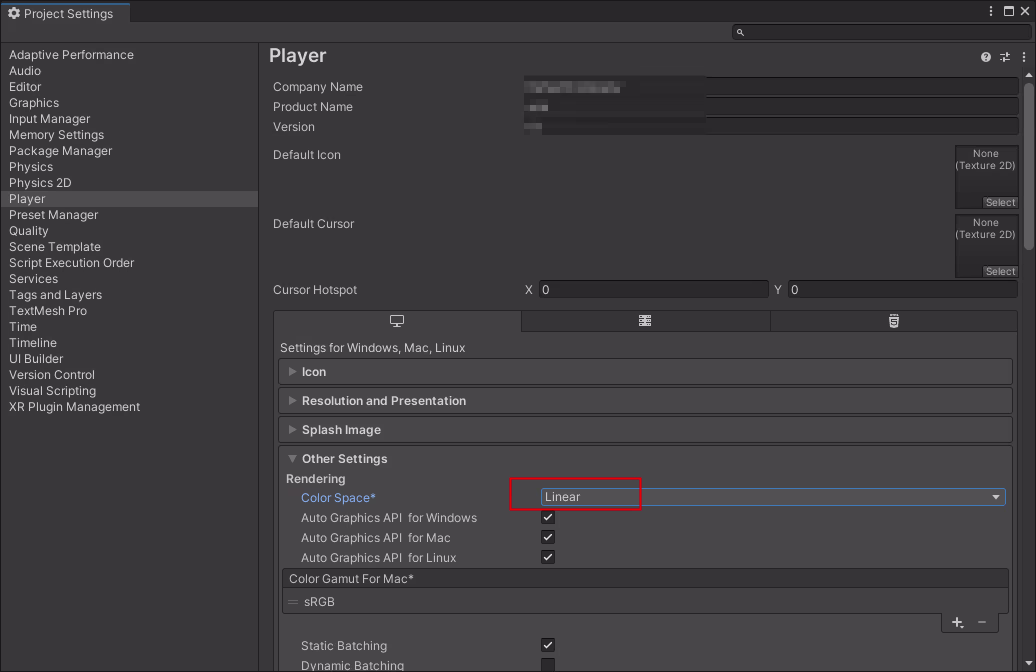

ColorSpace

ColorSpaceをリニアに変えます。上でAccept Allを押すとリニアになっています。
リニアになっていない場合は変更してください。

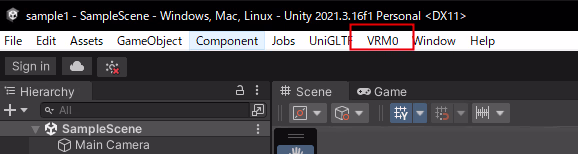

最後にこのタブにvrmが表示されていればインストールされています。

FBXインポート

1. 1.BlenderでエクスポートしたFBXファイルをUnity上にもって来ます。

Texture関係も同様にUnityに追加してください。
ドラックアンドドロップだけなので簡単です。

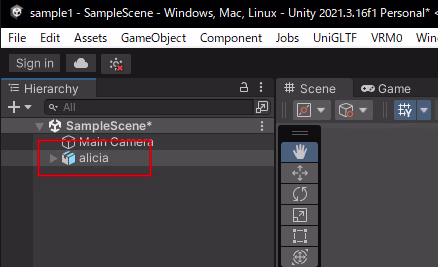

2. 2.次に、シーンにも追加してください。

マテリアル

FBXでインポートしたモデルのマテリアルを抽出します。

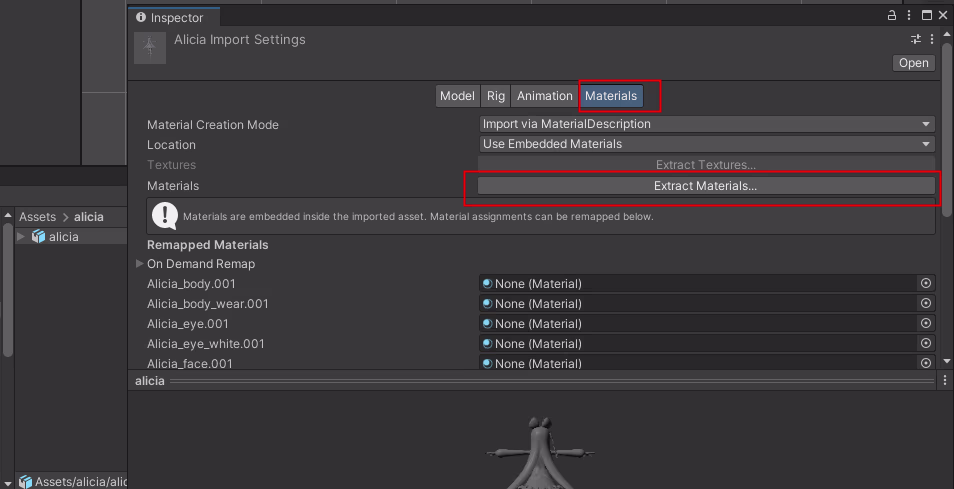

1. 1.FBXモデルを選択し、Materials->Extract Materialsをクリックします。

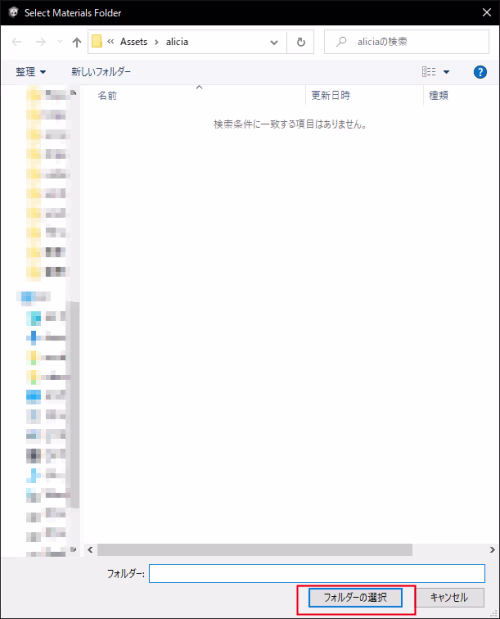

2. 2.そのままフォルダの選択をクリック

3. 3.同じフォルダに抽出されたマテリアルが出来上がります。

マテリアルにテクスチャーを設定します。

materialを選んで、Albedoに適切なテクスチャーを貼ります。

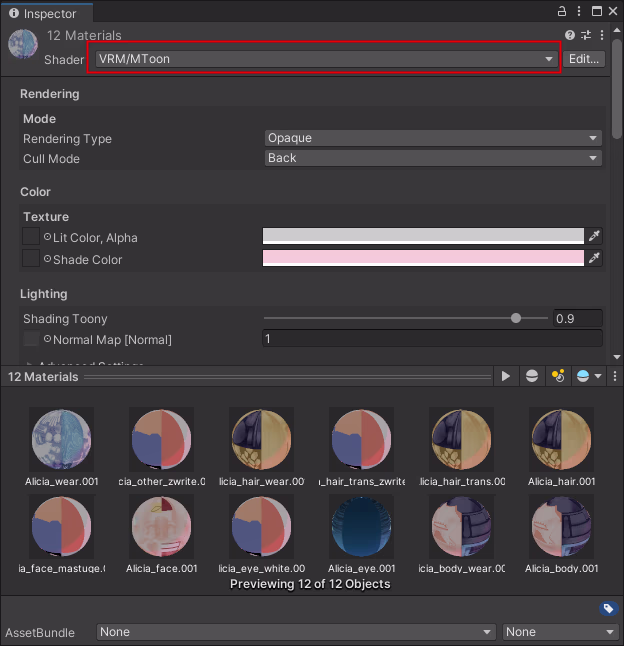

シェイダーを変更

テクスチャーを貼り終えたらマテリアルのシェイダーを変更します。

1. 1.マテリアルをすべて選択します。

2. 2.ShaderをVRM/MToonに変更します。

Rig

ボーン、リグの設定をします。
モデルを選んで、リグの種類をHumanoidに設定適用します。

vrmエクスポート

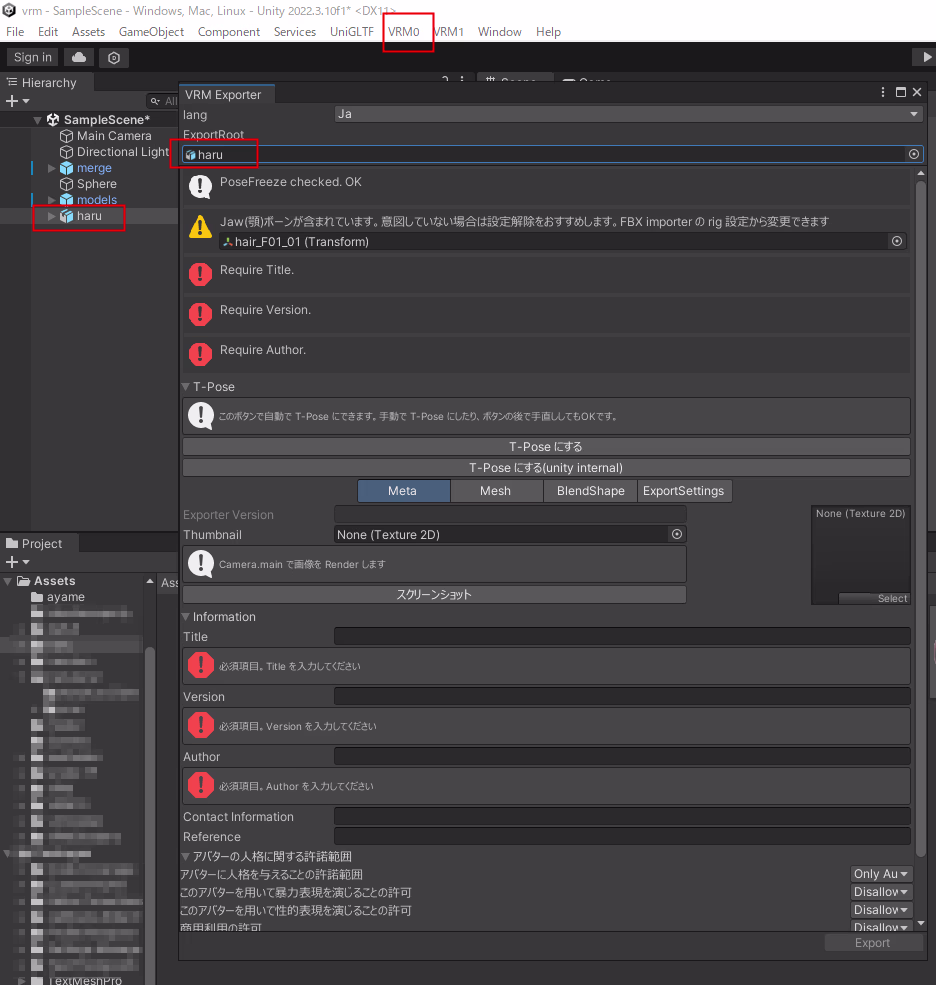

ここまで来たら一度vrmとしてエクスポートします。

VRMのインポート

先ほどエクスポートしたモデルをUnityで再度インポートします。 インポートしたら表情の設定、揺れ物設定をしていきます。

表情設定

表情の設定はblendshapesというフォルダー内に色々入っているのでここで設定ができます。
今回は元々のvrmモデルがある前提なのでその値をそのままコピーしてきます。

元々のvrmをインポート

オリジナルのモデルをインポートし、その中のBlendShapesの値をそのまま使います。
これはオリジナルのモデルが表情設定されている前提で行っています。

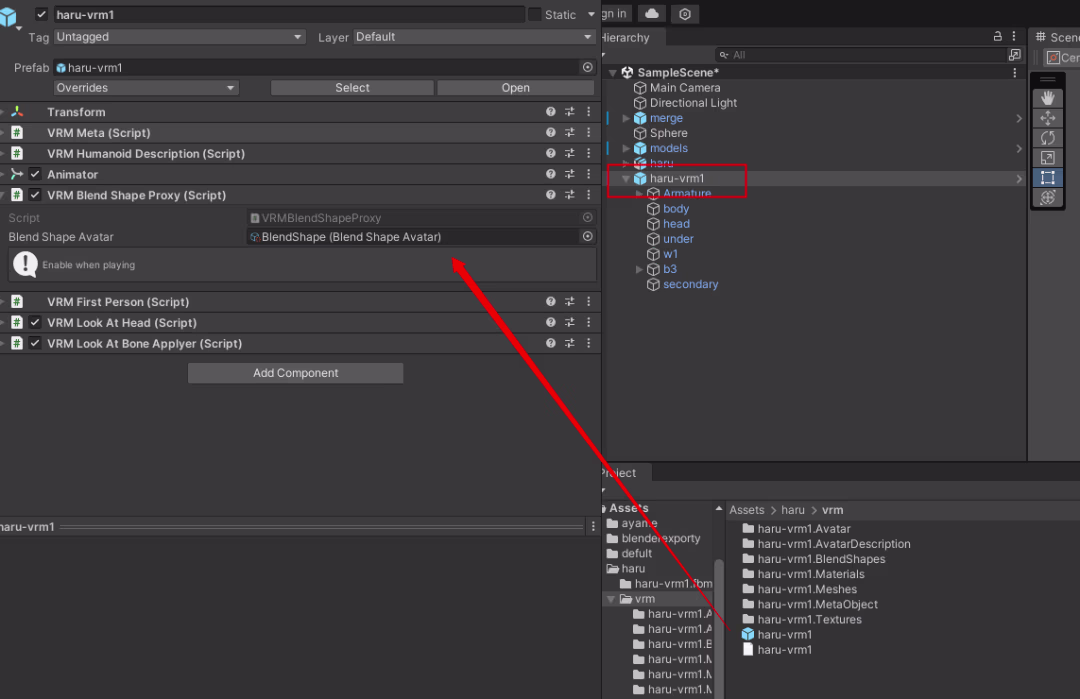

オリジナルのBlendShapeを今回新しく作成した、haru-vrm1のVRM Blend Shape Proxy(Script)に設定します。

揺れもの設定

揺れ物はsecondaryというものを使います。

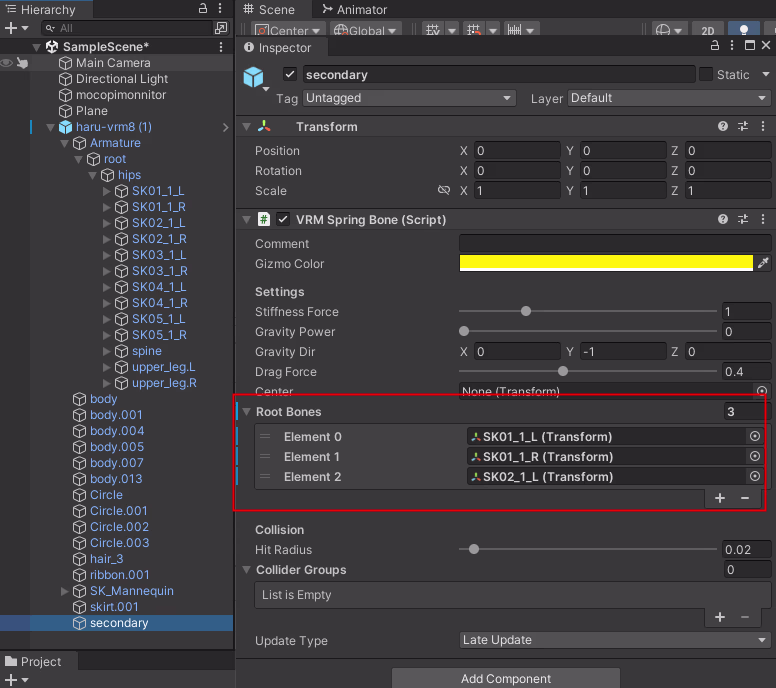

vrmを再インポートし、Sceneに追加するとHierarchyに自動で追加されています。　　 同じ揺れ具合で良い場合はルートボーンに複数追加し、

揺れ具合を別々に分けたい場合はsecondaryを複製すればできます。

こっちのようにするのが正解みたいです。

揺れ物のパラメーター調整は バーチャルキャスト公式wikiにあるので参照ください。

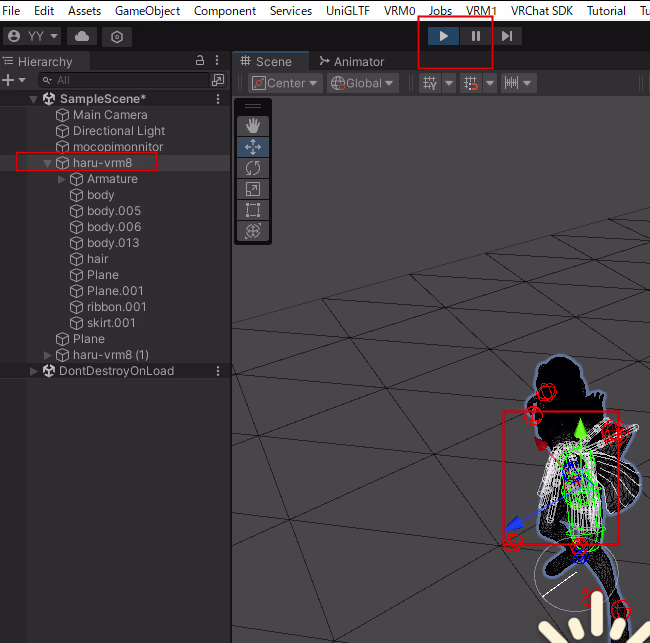

揺れ具合の確認

揺れの調整ができたら最後に

Playボタンを押して、モデルを選んでギズモードを動かせばテストができます。

まとめ

VRMを修正するのにはBlender->Unityを介する必要があり、vrmをエクスポートと再度インポートし、揺れ物やモーフを調整した後に完成形をエクスポートする必要があることが分かった。
表情のモーフに関しては同モデルの場合使いまわしができることも確認ができた。
