Blender 丸い穴を空ける方法

穴開け処理はブーリアンだけではありません。使い分けの指針と手順をまとめます。

この記事で分かること

• 穴開けの基本手順
• 方法の使い分け
• 失敗しやすい点

穴を空ける方法で、このでは頂点ベベルを使用して、穴を空ける方法と、ナイフ投影を使う方法、ブーリアン、面のインサートの方法があります。
これら4 つの方法で穴をあけてみます。

サイコロの作成。

3つの方法で、サイコロの目を作ってみます。

頂点ベベル

頂点ベベルを使った方法で穴をあけてみます。
5目を作ります。

1. 1.穴を空けたいところに頂点を作成します。

2. 2.穴を空けるところの頂点を選択します。

1. 3.頂点ベベルをします。

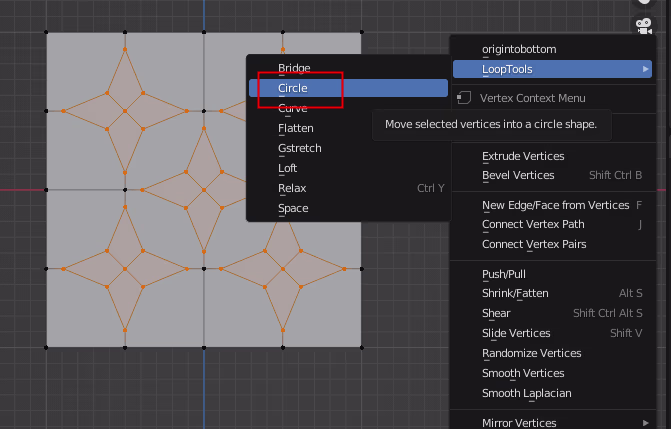

1. 4.looptoolsのcircleをクリックします。

1. 5.斜めの頂点をつなげていきます。

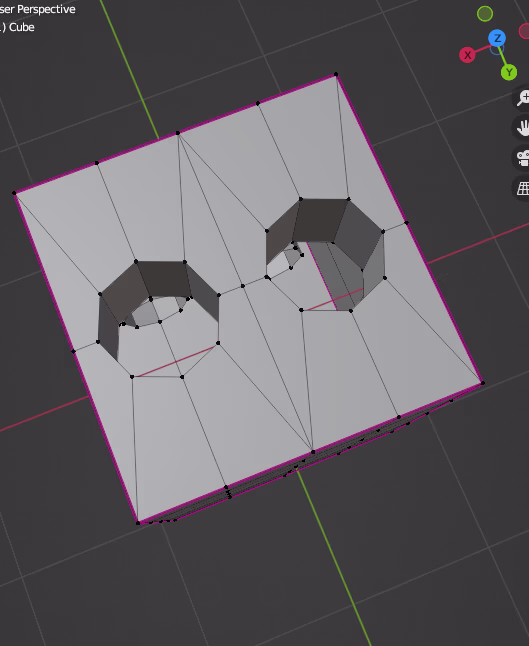

1. 6.中心の不要な頂点を削除します。(穴を塞ぐなら不要)

1. 7.押し出しをする。

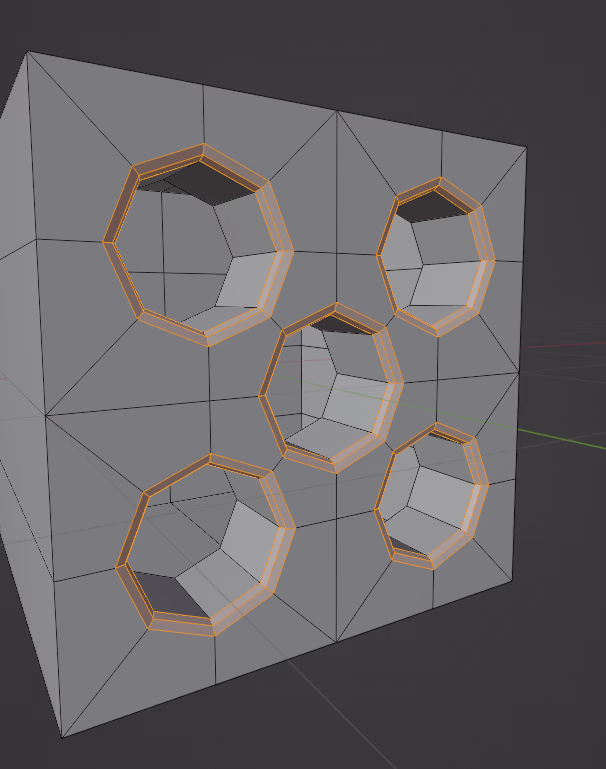

1. 8.ベベルを少し追加する。

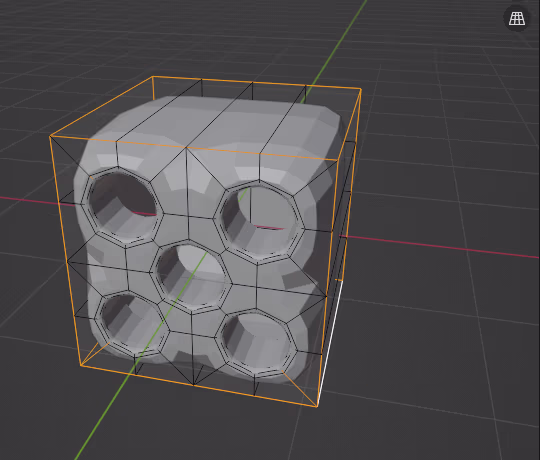

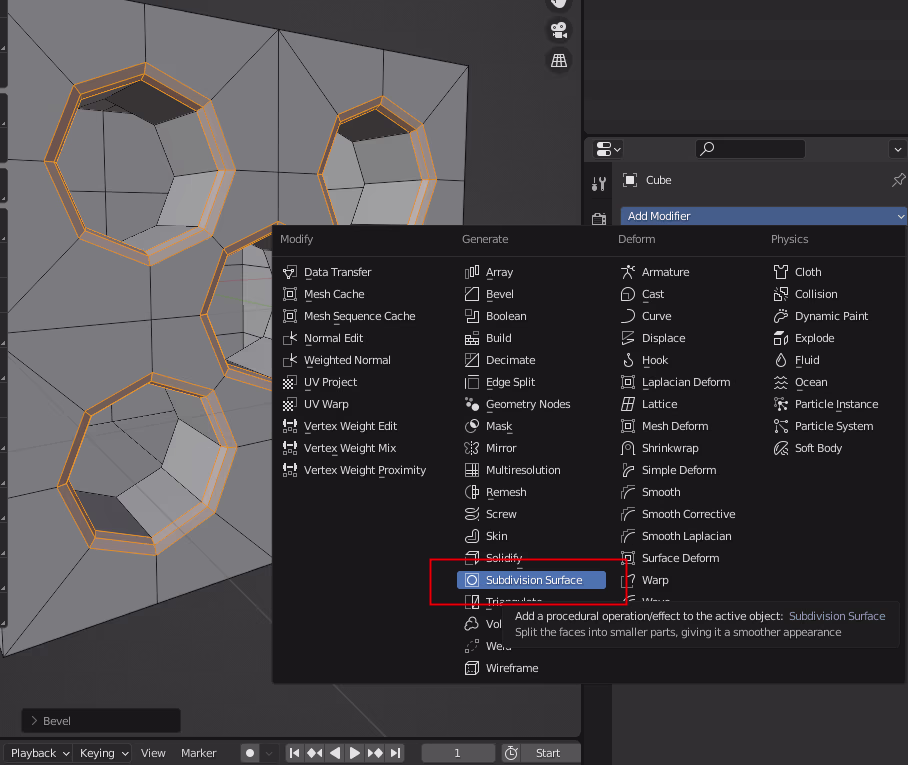

1. 9.サブディビジョンサーフェイスを追加する

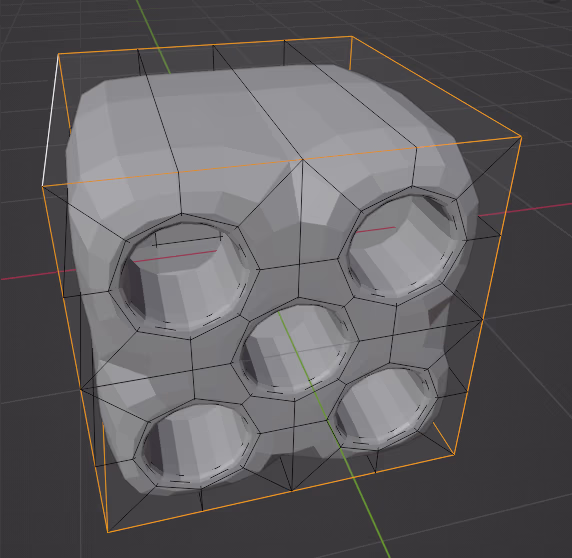

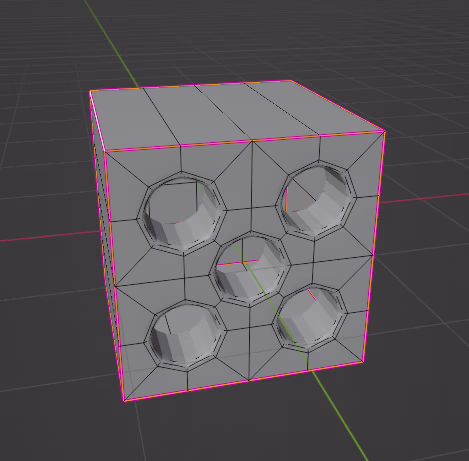

1. 10.周りにクリースを付けます。

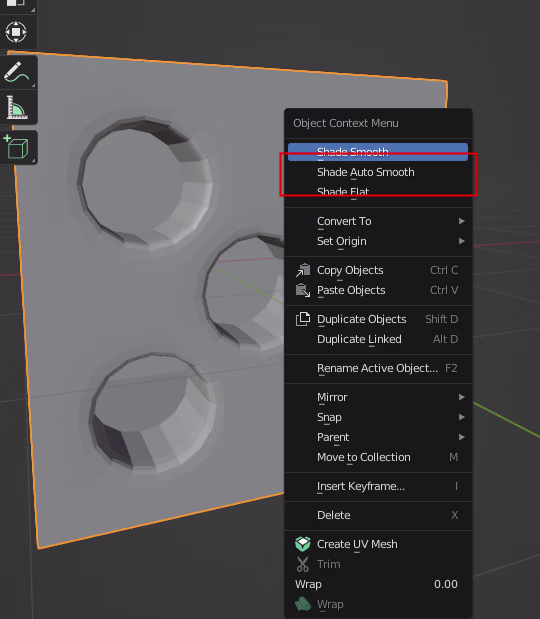

1. 11.スムースシェイドに変更します。

1. 12.完成

ナイフ投影

ナイフ投影の詳しい使い方はこちら

1. 1.サークルを作成します。

1. 2.スナップを有効にし、頂点、とセンターを選択しします。

1. 3.gキーで穴を空ける位置まで移動させます。(スナップが有効になっているため、頂点の中心にくっつきます。)

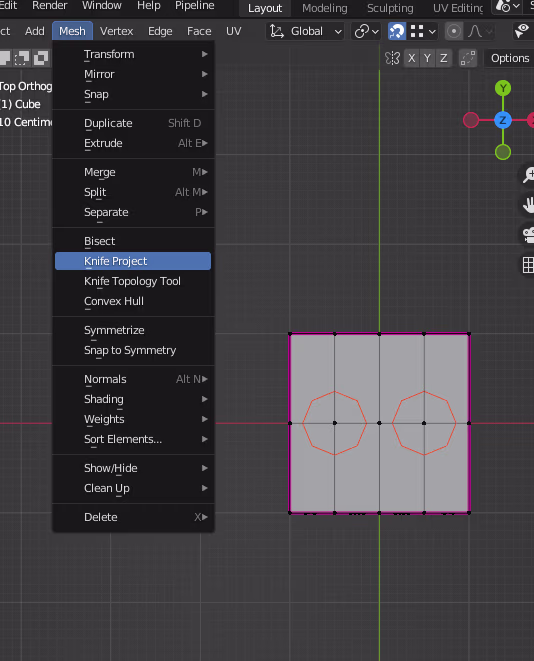

1. 4.トップビューに切り替えて、ナイフ投影をします。

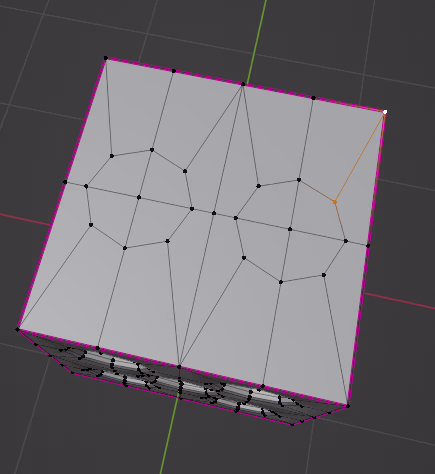

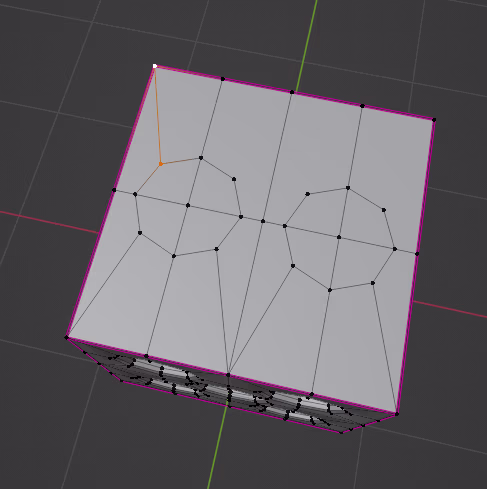

1. 5.頂点を接続します。

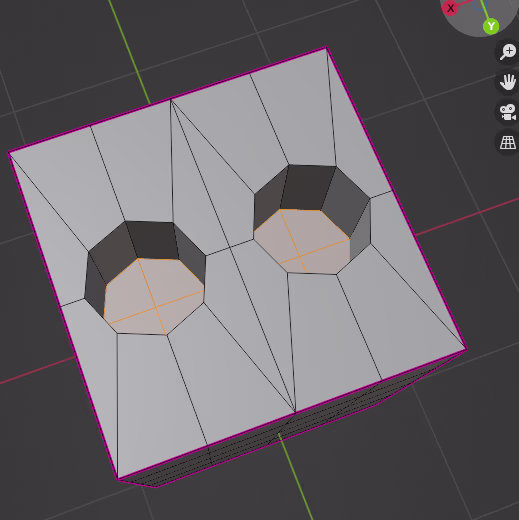

1. 6.押し出しをします。

1. 7.不要な頂点を削除します。

面のインサート

1. 1.一面全てを選択します。

1. 2.インサートをします。

1. 3.不要な頂点を削除します。

1. 4.サイズを調整します。

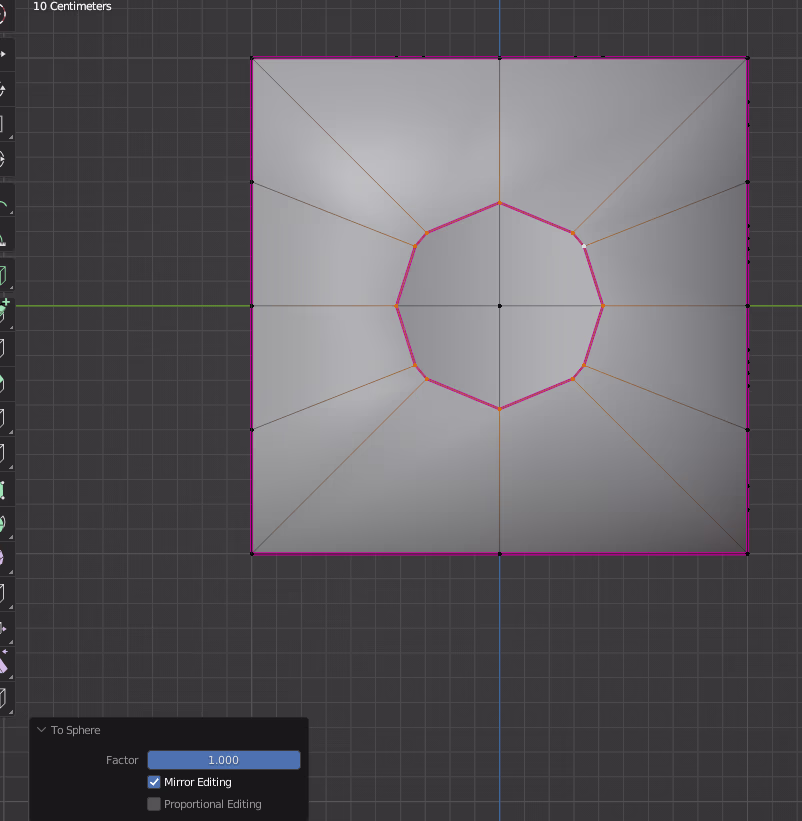

1. 5.球状に変形をします。

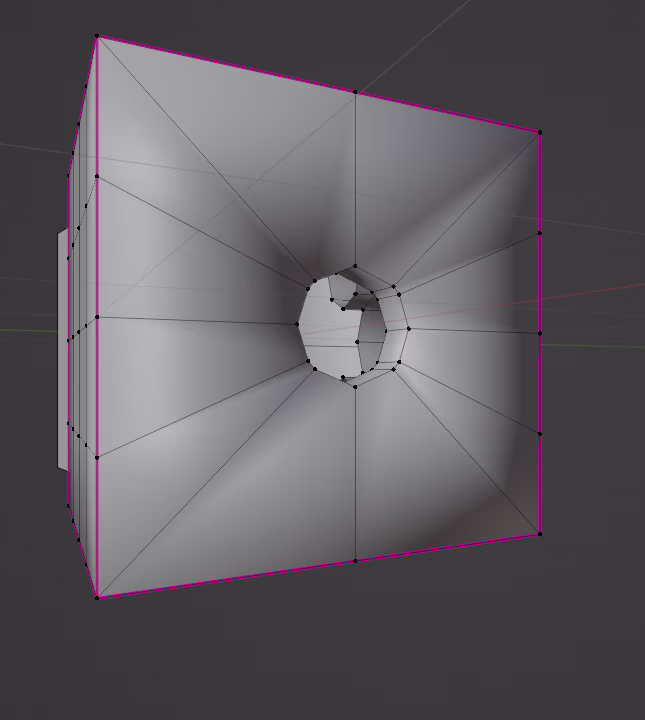

1. 6.完成

ブーリアン

モディファイアでもいいですが、実はこっちもあるんだよ!!ってことでモディファイアを使わずブーリアンをします。
あんまり使わないけど...

1. 1.シリンダーを追加します。

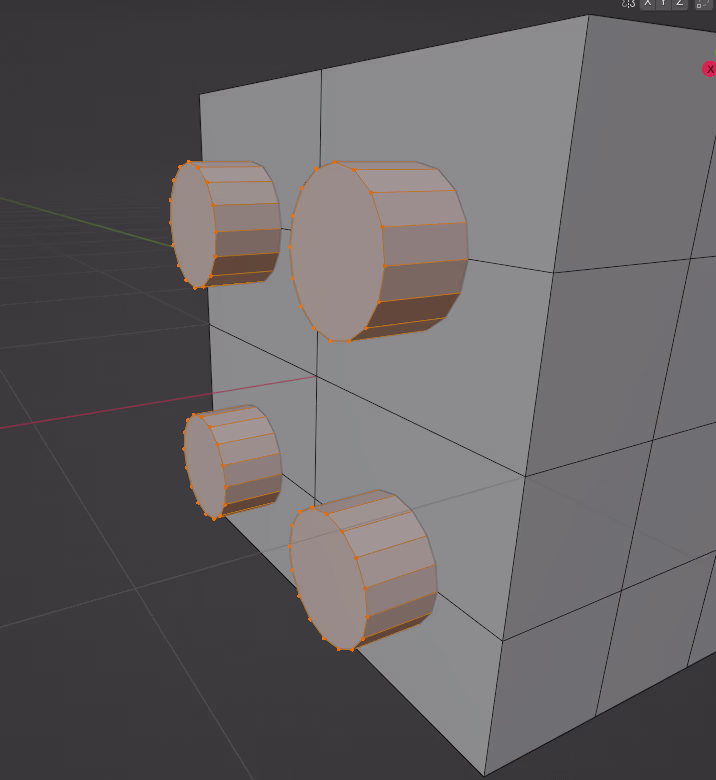

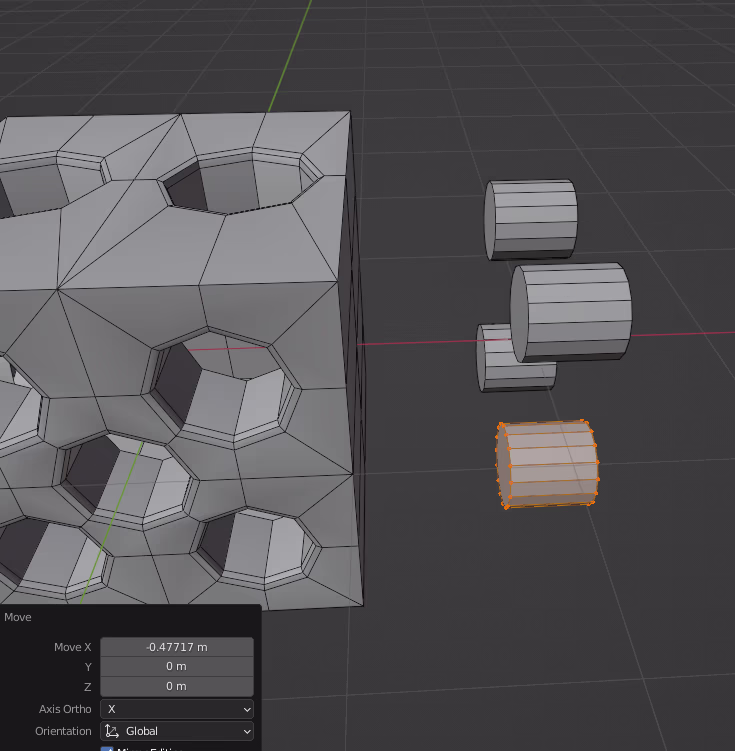

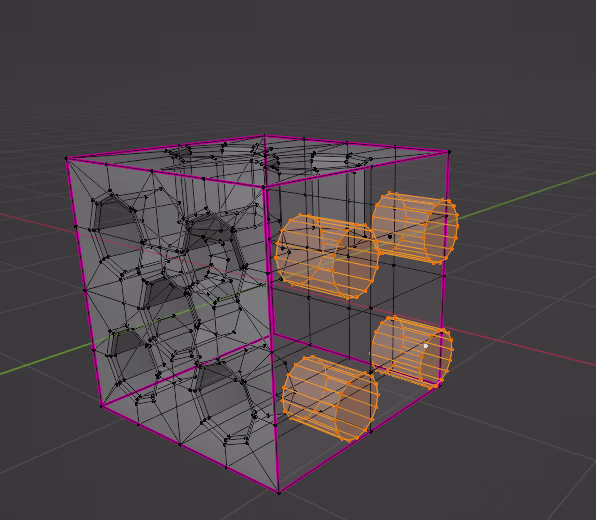

1. 2.穴を空ける場所に並べます。

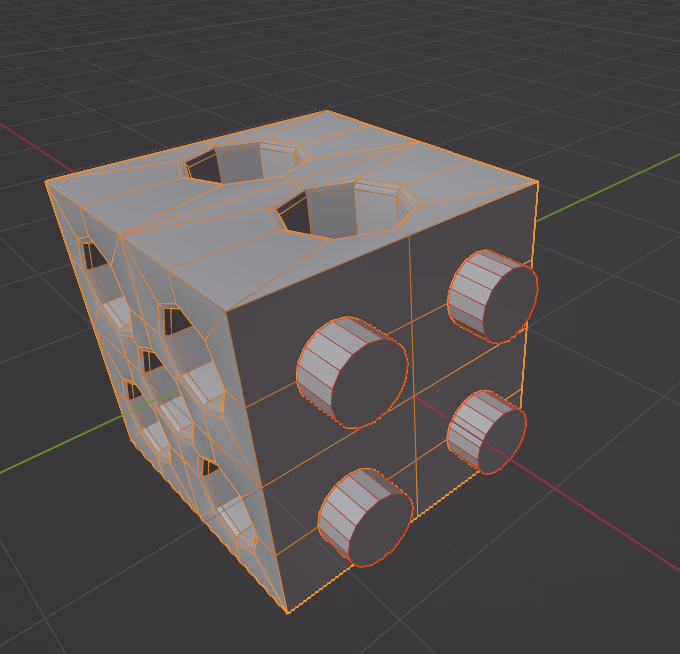

1. 3.サイコロとシリンダーを結合します。

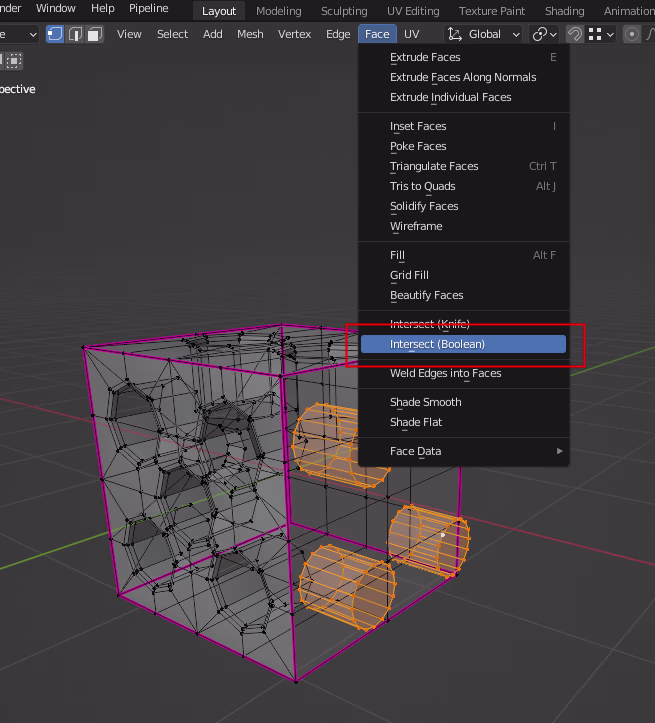

1. 4.ブーリアンするものだけを選択し面->ブーリアンをクリックします。

まとめ

穴を空ける時は頂点ベベルを使うことが多い。次にブーリアンモディファイアをよく使います。
メッシュの流れ、いわゆる奇麗なトポロジーにする必要がある時は頂点ベベルですね...
モデルの形をきれいにするため最終的に部分的にベベルを使ってきれいにしてください。 画像が多いので動画にすればよかった...
youtubeに上げようか...
